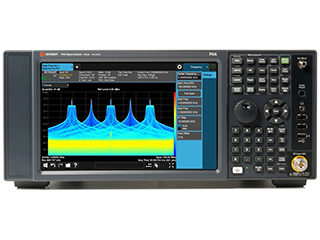

是德N9030B频谱分析仪


N9030B PXA 频谱分析仪,多点触控,3 Hz 至 50 GHz


主要特性和功能


搭配从优秀到卓越的测量选件,可以加速要求苛刻的应用领域中的创新。
通过智能混频器可将频率扩展到 110 GHz
使用实时频谱分析功能捕获瞬态信号或间歇信号
X 系列应用软件可以简化特定应用的测试
89600 VSA 软件可实现更深层次的故障诊断


产品描述

技术指标


频率

3 Hz 至 50 GHz

频率选件

3.6、8.4、13.6、26.5、43、44、50 GHz,使用混频器可达 1.1 THz

最大分析带宽

510 MHz

带宽选件

25 standard, 40, 85, 125, 160, 255, 510 MHz

最大实时带宽

510 MHz

实时带宽选件

85, 160, 255, 510 MHz

1 GHz 时的 DANL

-171 dBm

1 GHz 时,10 kHz 频偏处的相位噪声

-136 dBc/Hz

1 GHz 时,30 kHz 频偏处的相位噪声

-136 dBc/Hz

1 GHz 时,1 MHz 频偏处的相位噪声

-146 dBc/Hz

总体幅度精度

±0.19 dB

三阶截获(TOI),1 GHz 时

+22 dBm

1 GHz 时的最大三阶动态范围

118 dB

应用——通用

· 89600 VSA 软件

· 模拟解调

· 噪声系数

· 相位噪声

· 脉冲

· 实时频谱分析

· MATLAB

应用——蜂窝

· GSM/EDGE

· LTE/LTE-Advanced

· NB-IoT

· W-CDMA/HSPA/HSPA+

应用——无线连通性

· Bluetooth® (BR/EDR/LE4.2/5.0)

· Short Range Communications (ZigBee, Z-Wave)

· WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)

应用——数字视频

性能水平

◆◆◆◆◆◇

标准衰减器衰减范围

70 dB

标准衰减器步进

2 dB

100% 截获概率的最短信号持续时间

3.57 µs

信掩比 > 60 dB 时的可检测信号持续时间

3.33 ns

无杂散动态范围

75 dBc

多域带宽

255 MHz

显示视图

· 密度

· 频谱图

· 密度频谱图

· PvT(功率随时间的变化)频谱

· PvT(功率随时间的变化)

触发

· FMT(频率模板触发)

· TQT(时间限定触发)

· 电平

· 射频猝发

· 线路

· 外置

· 周期

· Density

· Density Spectrogram

· PvT (Power vs Time)

· PvT (Power vs Time) Spectrogram

· Spectrogram

使用频率模板触发的应用软件

· 89600 VSA 软件

· 实时频谱分析仪

· Pulse Measurement Application

2 GHz 时的 DANL,不配备前置放大器

-155 dBm/Hz

10 GHz 时的 DANL,不配备前置放大器

-157 dBm/Hz

可用应用

台式

Real-Time Data Streaming
